一、項目概述
本方案旨在為[醫院名稱/醫療機構名稱]設計一套安全、*、穩定的醫用氣體供應系統，滿足醫院日常醫療、手術、急救等各環節對醫用氣體的需求。該醫療機構規劃有[X]個科室，[X]張病床，預計日門診量為[X]人次。
二、設計依據
1. 《醫用氣體工程技術規范》GB 50751 - 2012
2. 《建筑設計防火規范》GB 50016 - 2014（2018年版）
3. 《氧氣站設計規范》GB 50030 - 2013
4. 醫療機構提供的建筑布局圖、科室分布及用氣需求資料
三、氣體種類及需求分析
1. 氧氣：用于呼吸支持、手術麻醉、急救等，是用量*的醫用氣體。根據科室分布及病床數量，預計全院氧氣*小時用量為[X]m3/h，平均小時用量為[X]m3/h。
2. 笑氣：主要用于牙科*、小手術麻醉及分娩鎮痛。預計*小時用量為[X]m3/h，平均小時用量為[X]m3/h。
3. 二氧化碳：用于腹腔鏡手術及胃腸鏡檢查。*小時用量為[X]m3/h，平均小時用量為[X]m3/h。
4. 醫用壓縮空氣：作為醫療設備動力源，驅動呼吸機、麻醉機等。*小時用量為[X]m3/h，平均小時用量為[X]m3/h。
四、氣源選擇
1. 氧氣：采用液氧儲罐作為主氣源，配備[X]臺汽化器，確保液態氧能穩定轉化為氣態氧供醫院使用。同時設置[X]組氧氣瓶組作為備用氣源，在主氣源故障時可自動切換，保障氧氣不間斷供應。
2. 笑氣：使用笑氣瓶組供應，通過匯流排將多個氣瓶連接，實現集中供氣。根據用量及更換周期，配備[X]組常用瓶組和[X]組備用瓶組。
3. 二氧化碳：采用二氧化碳瓶組供氣，配置與笑氣類似，滿足使用和備用需求。
4. 醫用壓縮空氣：選用[品牌及型號]空氣壓縮機，配置空氣凈化裝置，去除壓縮空氣中的水分、油分和雜質，確保輸出的壓縮空氣質量符合醫用標準。同時設置儲氣罐，穩定供氣壓力，調節氣量波動。
五、管道系統設計
1. 管材選擇：氧氣、笑氣、二氧化碳管道采用*紫銅管，具有良好的耐腐蝕性和清潔度，能有效防止氣體污染。醫用壓縮空氣管道選用無縫鋼管，確保強度和密封性。
2. 管道布局：根據醫院建筑布局和科室用氣需求，設計合理的管道走向。主管道沿走廊吊頂內敷設，分支管道通過豎井或墻內預埋管引至各科室和病房。管道安裝保持一定坡度，便于排水和排氣。
3. 連接方式：紫銅管采用焊接連接，無縫鋼管采用氬弧焊打底、手工電弧焊蓋面的焊接方式，確保連接牢固、密封可靠。在管道分支、轉彎及閥門連接處設置固定支架，防止管道位移和振動。
4. 標識與色標：所有醫用氣體管道均按照國家標準進行標識和色標，氧氣管道為天藍色，標識“氧氣”字樣；笑氣管道為銀灰色，標識“笑氣”；二氧化碳管道為鋁白色，標識“二氧化碳”；醫用壓縮空氣管道為淺藍色，標識“壓縮空氣”，便于區分和維護。
六、終端設備配置

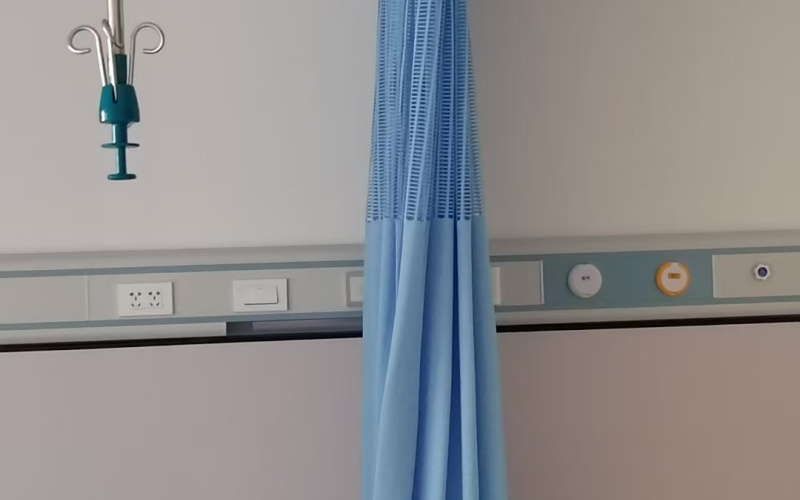

1. 病房終端：每個病床床頭設置氧氣、醫用壓縮空氣終端，采用插拔式快速接頭，方便患者使用和設備連接。部分病房根據需求設置笑氣和二氧化碳終端。
2. 手術室終端：手術室內配備多種氣體終端，包括氧氣、笑氣、二氧化碳、醫用壓縮空氣及麻醉廢氣排放終端。終端采用國際標準的插拔式接頭，且具有防誤插設計，確保手術過程中氣體供應安全、準確。
3. 特殊科室終端：如重癥監護室（ICU）、急診科等特殊科室，根據其高要求的用氣特點，增加終端數量和備用氣源接口，保障緊急情況下的氣體供應。
七、監控與報警系統
1. 氣源監控：在液氧儲罐、氣瓶組、空氣壓縮機等氣源設備處安裝壓力傳感器、液位傳感器等，實時監測氣源壓力、液位、運行狀態等參數，并將數據傳輸至中央監控室。
2. 管道監控：在主管道和分支管道上設置壓力監測點，監測管道內氣體壓力，當壓力超出設定范圍時，自動報警。同時，安裝泄漏檢測裝置，及時發現并報警管道泄漏情況。
3. 報警系統：中央監控室設置集中報警裝置，當氣源、管道出現故障或異常時，能立即發出聲光報警信號，并顯示故障位置和類型。報警信號同時傳輸至醫院總值班室和相關維修人員手機，確保及時響應和處理。
八、安全措施
1. 防火防爆：氧氣、笑氣等氣體具有助燃或易燃易爆特性，因此在氣源站、管道敷設區域等設置防火防爆設施，如防火墻、泄壓裝置、滅火器材等。電氣設備采用防爆型，防止電氣火花引發火災爆炸事故。
2. 通風換氣：氣源站、設備間等場所設置良好的通風系統，確保室內空氣流通，及時排出泄漏的氣體，防止氣體積聚形成危險環境。
3. 操作規范：制定完善的醫用氣體系統操作規范和管理制度，對操作人員進行專業培訓，嚴格按照操作規程進行設備啟停、氣體充裝、管道維護等操作，避免因人為失誤引發安全事故。
