1．樓宇對講設備
（1）主機
安裝在樓宇防盜門入口處的選通、對講控制裝置。主機一般安裝在各單元住宅門口的防盜門上或附近的墻上。
1)主機的組成：門口主機包括面板、底盒、操作部分、音頻部分、視頻部分、控制部分。圖示：
A、面板：主機的操作面，均裸露在安裝面上，提供使用者進行操作。樓宇對講系統主機的面板一般要求為金屬質地，主要是要求達到一定的防護級別，確保主機的堅固耐用。也有塑料質地的面板，一般為早期產品以及單戶使用的主機；
B、底盒：主機的安裝暗埋（明裝）盒，主要通過底盒的固定（一般有埋墻安裝、鑲門安裝等），主機的面板再固定在底盒上。主機底盒的使用材質根據不同廠家有金屬底盒以及塑料底盒兩種，但主要的原則是堅固，避免因為暗裝而產生的擠壓變形。
C、操作部分：可操作是主機的最基本要求，操作部分均在主機的面板上，通常由操作按鍵部分及操作顯示部分組成。操作按鍵（直按式的按鍵及數字式的數字鍵盤）按照質地一般有金屬按鍵及塑料按鍵兩種，金屬按鍵堅固耐用（主機的按鍵是使用頻率最高的部分，堅固耐用應該是首先考慮方面，目前市場上出現的使用銀行柜員機按鍵，將單鍵壽命到百萬次以上便是例子），但金屬按鍵的缺點主要是夜間顯示（有些廠家的產品基本已經解決夜間顯示金屬按鍵的問題）。塑料按鍵的透光能力比較強，但缺點是耐用性不強，按鍵容易老化及損壞。
D、音頻部分：主機的音頻部分由喇叭和咪頭組成，主要進行音頻播放與音頻接收的功能。音頻部分在主機的內部。
E、視頻部分：主機的視頻部分由攝像頭組成，完成主機的圖像采集，再通過視頻通道發送到分機顯示屏。目前樓宇對講系統主機的視頻部分由于受到空間的局限，攝像頭基本采用單板機，與專業監控系統的攝像機在性能上有比較大的區別：像
素低（樓宇可視對講系統分機的顯示屏最高只能達到380線，主機的攝像頭一般采用在480線以下產品）、逆光性能差（單板機由于體積的限制，樓宇對講系統中使用的攝像頭一般不具備逆光補償功能，只有簡單的電子快門）、照度限制（樓宇對講系統中使用黑白攝像頭照度均在0.1LUX左右，均采用紅外補光功能，但距離有限制）。由于以上原因，樓宇對講系統主機視頻部分的最佳監視范圍一般在距離主機0.5米的范圍內（再遠的距離也可以看到，但是清晰度將降低）。
F、控制部分：樓宇對講系統的控制部分在主機的內部，根據功能的不同，由一塊或多塊電路板構成。
2)主機的分類：

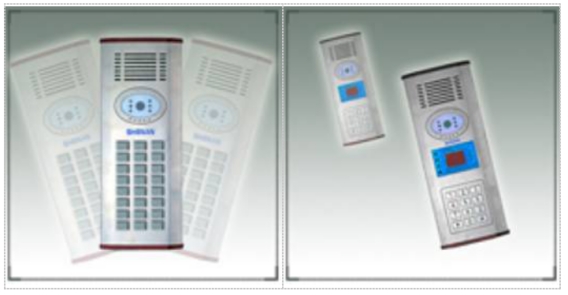

A、根據主機的操作方式不同：主機（根據廠家的不同，還有門口機、門前機等不同的稱謂）分成直按式主機、數字式主機；
a、直按式主機：主機的面板上有很多與住戶對應的按鈕，每個按鈕對應一個住戶，按動按鈕可以呼叫指定住戶。直按式主機最大的優點是操作方便，每一按鍵代表一個住戶，按鍵上有住戶房間號碼的標注，操作簡單。最大的缺點是功能性不強；
b、數字式主機：主機的面板上有數字鍵盤，根據住戶房間號碼的不同可以進行不同數字按鍵組合來呼叫住戶，此類型主機基本應用于數字式樓宇對講系統。數字式主機最大的優點是功能性強，客戶可以在主機上執行比如密碼開鎖等功能。最大的缺點就是操作比較繁雜，來訪者必須清楚的了解住戶的房間號碼并可以在主機上準確的操作，在實際使用中會出現剛接觸者不知道怎樣使用的問題，所以一般的數字式主機的面板上都有基本的操作指南，以提升數字式主機的可操作性。數字式主機均有顯示屏，以提醒使用者所按的內容。一般的數字式主機使用四位LED數碼管來顯示房間號碼，更新的系統使用LCD液晶顯示屏顯示中文字符（并可以進行有中文菜單的編程），在操作過程中均有中文提示，極大的方便操作者使用。
B、根據實際使用戶數不同：主機分成單戶型主機、多戶型主機、大樓型主機；
a、單戶型主機：主機使用在只有一個住戶的系統中，一般情況下多為別墅、倉庫、廠房等地點，這種主機所對應的用戶是唯一的，單戶型主機大多數為直按式主機；
b、多戶型主機：主機使用在30戶以內的住戶的系統中，一般情況下為多層（10層以下）住宅中，這種主機所對應的用戶數量在2-30戶，在不同的廠家中，直按式及數字式主機均可做為多戶型主機使用；
c、大樓型主機：主機使用在30戶以上的住戶的系統中，一般情況下為高層（10層以上）住宅中，這種主機一般最大容量在100戶以上（根據廠家及內部存儲容量的不同，最多的可單機帶9999戶），大樓型主機基本上是數字式主機。
C、機功能不同：主機分成對講主機（根據廠家不同還有非可視主機的稱謂）、可視主機。
a、對講主機：主機主要功能為呼叫住戶、與住戶通話、住戶遙控開鎖。此類型的主機的通道主要是控制通道（呼叫住戶功能及開鎖功能）和音頻通道（以下將具體進行講解）；
b、可視主機：主機的主要功能組成為呼叫住戶、與住戶通話、住戶遙控開鎖及住戶可看到主機的視頻信號。此類型的主機的通道主要是控制通道（呼叫住戶功能及開鎖）、音頻通道及視頻通道（以下將具體進行講解）。
網門禁系統:
隨著樓宇對講系統在各個住宅小區的廣泛應用，很多廠家將門禁系統集成在樓宇對講系統中的門口主機上，下面就簡單講解一下門禁系統的功能及應用：門禁系統有不聯網和聯網系統兩大類。由于在樓宇對講系統中使用，新交際就主要介紹聯網門禁系統。
聯網門禁系統一般由控制設備（含控制軟件、網絡控制器及門禁控制器）和前端設備（含讀卡機、電控鎖、門磁及出門按鈕）兩大部分組成。樓宇對講系統中，將網絡控制器、門禁控制器、讀卡器集成在門口主機中，通過樓宇對講系統的聯網線路與管理中心中的電腦組成網絡，信號的傳輸使用樓宇對講系統的信號通道（采用RS485通信協議）。
在樓宇對講系統中使用的門禁系統一般采用感應式ID卡及感應式IC卡。小區一卡通一般采用感應式IC卡來完成（因為IC卡有比較強大的存儲功能，可將很多信息存儲在卡內），IC卡目前通常采用LEGIC技術與MIFARE技術兩種。由于LEGIC技術卡在研制初期是使用在軍工領域內，相比較而言，感應距離、可靠性、數據運算能力、抗干擾能力等均比MIFARE技術卡強，但由于價格的原因，MIFARE技術卡在實際中大量的應用。
在樓宇對講系統中集成的門禁系統，由于讀卡部分必須在門口主機上，門口主機必須有一塊專門進行讀卡的部分。感應卡一般采用射頻技術，金屬的物體對于感應卡有屏蔽作用，從而影響卡的感應舉例。門口主機的感應卡部分必須采用非金屬質地，以降低對門禁感應卡的屏蔽。
（2）分機
安裝在各住戶的通話對講及控制開鎖的裝置。
1)按照分機功能分類：
A、對講分機：主要功能為接收呼叫、通話、開鎖、呼叫管理中心（數字聯網型系統）
B、可視分機：主要功能為接收呼叫、通話、開鎖、呼叫管理中心（數字聯網型系統）、接收主機圖像
C、多功能分機：以上兩種為基本型的對講分機及可視分機，目前市場產品中分機的功能進行增強，主要的增值功能包括：
a、室內報警：分機內有可控制室內報警探頭的模塊，可進行針對室內探頭的設防、撤防等操作并向管理中心報警；
b、圖像存儲：可視分機內部有圖像存儲模塊，可對主機的視頻信號進行手動及自動的存儲及回放；
c、信息發布：分機可以接收小區物業管理中心所發布的信息，此類型的顯示一般有兩種顯示方式：一種為通過可視分機的顯示屏進行顯示；另一種為分機上裝備有LED液晶顯示屏，信息可以在分機的LED顯示屏上進行顯示。
2）根據分機安裝方式分類：分機可分成壁掛式分機及嵌入式分機兩種
A、壁掛式分機：分機安裝方式為明裝，主要通過分機底座上的螺釘固定位或者固定安裝背板與墻面進行固定后進行分機安裝。壁掛式分機安裝方便，但是分機本身突出墻面比較多，視覺效果不好。由于本身容積的限制，內部不能夠加載很多功能模塊（有些加載的功能模塊是經過簡化的模塊）；
B、嵌入式分機：分機安裝方式為暗裝，首先將分機的預埋底盒埋墻安裝，再將分機固定在預埋底盒上。嵌入式分機安裝后與墻面基本高度一致，對于室內整體視覺效果非常好。另外由于嵌入式安裝分機有比較大的空間，可以加載比較多的擴展功能；其缺點為需要暗埋底盒，施工難度比較大，并且在安裝后不容易進行移動；
C、新產品：超薄型壁掛式分機：由于以上兩種分機的優缺點，目前市場上又有新型的超薄型可視分機的面世，此類分機比一般傳統的壁掛式分機薄（傳統的壁掛式分機采用聽筒設計，可視部分由于需要兼容黑白顯示屏，所以超出墻面高度一般在40MM以上，厚度基本不能夠再進行降低）。 新型壁掛式分機一般采用免提通話技術，可視部分采用彩色液晶顯示屏（也可以顯示黑白
圖像），因為節省了空間，超薄型分機的厚度一般在40MM以下。但是由于采用了新型的技術及高檔的材料，所以新型超薄型分機的價格比較高，很難在短期內大面積的采用。
3）分機的組成：
傳統對講分機結構分成分機底座及分機手柄。
A、分機底座主要功能：固定分機位置，分機底座有螺釘固定位（根據廠家不同，分機有直接通過底座的螺釘孔進行安裝，也有分機通過在分機后面的背板進行安裝）。在分機底座上（或者部分廠家在分機安裝背板上）有接線柱，用來連接從主機－分機的電纜。分機底座內部有電路板，對分機部分功能進行控制。
B、分機手柄：分機手柄內部有喇叭和咪頭，用來接收語音及發送語音。
分機面殼上會有多個按鍵，根據分機功能的不同，按鍵數量將有所變化，但是最基本的功能按鍵是必不可少的。如：開鎖按鍵、呼叫按鍵。開鎖按鍵主要功能是主機呼叫分機后，分機通過此按鍵開啟門口電控鎖；呼叫按鍵主要在數字式聯網系統中，當住戶按動分機的呼叫按鍵時，管理中心可以顯示住戶房間號碼。
（3）管理員機
管理員機是安裝在小區管理中心的通話對講設備，控制各單元防盜門電控鎖的開啟。
小區安保管理中心是系統的神經中樞。管理人員通過小區安保管理中心的控制設備管理各子系統的終端，各子系統的終端只有在小區安保管理中心的統一協調管理控制下，才能有效正常地工作。因此，小區安保管理中心的地位顯得十分重要。小區內各個子系統的控制設備可以獨立設置分管理中心，也可以集中設置在小區安保管理中心內。例如廣播控制中心、消防控制中心、監控中心等，可以合理地把它們設置在安保管理中心內，進行集中管理。
樓宇對講系統的管理員機也設置在小區管理中心，管理員機的基本功能為：接收小區內住戶呼叫信號并進行通話、可以呼叫小區內任意住戶并進行通話、接收各單元主機的呼叫信號并進行通話及開鎖（可視管理員機可顯示各單元主機視頻信號）、監視監聽各單元主機情況。
2（1）管理員機的主要功能：
小區管理員機必須具備下列一些基本功能：
•能提供系統設備所需的電源。
•監視和記錄。
•輸出各種遙控信號。
•接收各類系統的運行與報警信號。
•同時輸入輸出多路視頻信號，并對視頻信號進行切換。
•時間、編碼等字符顯示。
•內外通信聯絡。
2）管理員機的組成：
A、聽筒：主要功能為進行通話；
B、鍵盤：主要功能為進行選通住戶及編程；
C、黑白（彩色）顯示屏：主要功能為顯示各單元主機視頻圖像；
D、功能按鍵：主要功能為給各單元主機開鎖、查詢住戶報警信息、編程等；
E、各種接線端子：連接管理員機與各單元主機、電腦之間的接線部分；
F、LCD(LED)顯示屏：管理員機應該能夠顯示時間、住戶房號等字符，通常的管理員機采用LED數碼管顯示時間及房號等信息。由于LED數碼管顯示有它的局限性，目前很多廠家出現了使用LCD液晶顯示屏顯示的管理員機。LCD液晶顯示屏可以顯示中文字符，對于管理員進行編程、呼叫等操作非常方便，（在報警聯網系統中）還可以顯示住戶的警情信息，提升了管理員機的實用性及方便性；
G、內部存儲部分：存儲住戶的警情信息是管理員機必須擁有的功能，內部存儲部分主要存儲住戶的報警信息（信息包括警情類型、住戶房間號碼、報警時間等）
（4）解碼器
解碼器為安裝在樓層主干線與分機間進行解碼及隔離保護的設備。
主要使用在數字式系統中，目前國內樓宇對講廠家中有兩種數字式系統的解碼方式：分機內解碼方式、外置解碼器方式。以下就兩種不同的類型解碼方式的產品
從解碼方式、起源等方面進行簡單講解：
1)解碼：相比于傳統的模擬系統，數字式系統容量更大、功能更強。目前數字式樓宇對講系統將每個住戶定義為一個可尋的地址，主機在輸入這個可尋的地址后，通過解碼器等相關的器件對相應的住戶進行選通，然后進行振鈴、通話、開鎖等功能。
2)分機內解碼：將解碼部分放置在分機內部
3)外置解碼器：將解碼部分集中在一臺解碼器中（解碼器一般為四戶型或八戶型），解碼器放置在大樓內弱電井中。
4)起源：由于樓宇對講系統是舶來品，國內廠家在進行參照研制的過程中必定收到原產品的影響。首先進入國內的產品為臺灣、韓國、日本產品（我在這里稱之為亞洲系統），基本均采用以上說的分機內解碼的方式；94-98年進入中國的產品很多包括西班牙、意大利等國的產品（我在這里稱之為歐洲系統），基本上是采用以上說明的外置解碼器的解碼方式。國內產品中也出現了以上的兩種系統，下面就兩種系統的區別與優缺點及相關的改進介紹一下：
5)外置解碼：外置解碼器的樓宇對講系統有單一的解碼器，門口主機通過主線連接（串聯）單元內所有的解碼器，再從解碼器分線進入住戶室內，連接住戶分機。解碼器基本功能包括：解碼、存儲地址信息、故障隔離、故障指示、音頻選通等。由于本身包括故障隔離及故障指示功能，單一住戶分機出現的問題基本不影響解碼器的正常工作，故障隔離功能對于樓宇對講系統的維護、保養等均有非常大的好處。但是相對來將，布線將稍微煩瑣一點。
6)內解碼：內解碼系統由于將解碼器放置在分機內部，理論上可以將各個分機串聯在一條數據通道上，接線十分方便，但在實際應用中內置解碼分機系統出現了一些非常難處理的情況，如：一戶出現問題，將影響到一條線上的所有住戶，而且問題很難排查（因為是內解碼，必須進入住戶室內對分機及線路進行檢查，而且接線錯誤等問題也可以造成比較巨大的影響）。內解碼系統的廠家自98年以后開始增加短路保護器（根據廠家不同也有叫隔離器），具體方式就是將原先串聯在一起的各個住戶分機通過短路保護器進行隔離。增加短路保護器后總體的布線結構與外置解碼器系統相同（主機將各個短路保護器串聯，再從短路保護器向各個住戶分機進行分支，這樣的布線方式新交際稱之為樓內總線布線方式）。一些內解碼系統的廠家在短路保護器上增加了如故障指示等外置解碼器所擁有的功能，使樓宇對講系統的布線方式逐漸的趨于統一。
通過樓內總線方式進行的單棟住宅的樓宇對講系統布線有更好的維護性能，系統在進入使用階段后，對于日常的維護工作提供很多幫助。
（5）網絡交換機
每個小區聯網時必須配匹一個，它是整個小區網絡資源管理器，對講時選用哪個通道、數據通信仲裁、通信信號中繼、協議變換等都要經過交換機處理。
（6）聯網器
分管理機（棟管理機、總管理機除外）、主機（副機除外）、圍墻機，每臺必須配置一個。它是聯網的必要設備，有了它，除了可以節省線材外，還可以減少布線的很多麻煩。
（7）主呼通道
指主機發話輸入端至分機收話輸出端的通道。
門口主機－分機通話通道或管理員機－門口主機－住戶通話通道（個別廠家叫做音頻上行通道）。
（8）應答通道
分機－門口機通話通道或分機－門口主機－管理員機通話通道（個別廠家叫做音頻下行通道）
音頻的主呼通道及音頻的應答通道總體上新交際稱之為樓宇對講系統的音頻通道，根據廠家的不同，音頻通道使用的線材數量有所不同：
1)將音頻主呼通道及音頻應答通道使用不同的線路傳輸，此時因為音頻的主呼與應答通道不在相同的線路內傳輸，從而達到雙工通話的功能。由于分線傳輸，線路增加（共兩條音頻線路，實際上應該是三條音頻線路：應該加上系統地線），但是對于單邊的線路故障比較好
判斷：如果系統音頻出現問題，通過音頻的單向可以了解到是分機－主機的音頻線路問題，還是主機－分機的音頻線路問題（分機能夠聽到主機通話，而主機不能聽到分機通話，或相反）。
2)將音頻主呼通道及音頻應答通道使用單一的線路傳輸，通過復用的技術進行雙工通話。由于采用單線傳輸，線路相對于雙線傳輸減少一根。
（9）視頻通道
指主機所攝圖像傳輸到分機監視器的通道
通常的樓宇對講系統的視頻通道是與系統的通訊、音頻通道完全分開的，采用電視監控的視頻傳輸原理進行通道的設計。由于樓宇對講系統相當于一點對多點的視頻傳輸 系統，在保證視頻傳輸清晰的前提下需要保證每條視頻通道的阻抗匹配（75歐姆）。 在樓宇對講系統中，視頻分配器是系統視頻通道中一個必不可少的器件。視頻分配器的功能主要是對一個視頻信號進行多路分配，并保證系統中任一視頻通道的視頻阻抗匹配的均衡。
（10）電源系統
提供系統使用的供電系統
24小時均能夠正常工作是安全技術防范產品中的重要條件，絕大多數的安全技術防范產品均采用集中供電并安裝備用電源的方式，來解決突然遇到市電停電等突發事件時，安全技術防范產品仍然能夠正常使用。
樓宇對講系統中絕大多數廠家也統一使用外置電源配置備用電池進行集中供電，以保證系統的正常運行。電源配置問題是樓宇對講系統在實際施工中遇到的最不容易處理的問題：在如今的聯網可視系統中，系統的功能越來越強大，隨之而來的是各部分器材所消耗的電源功率越來越大。所以，良好的電源供應是樓宇對講系統正常運行的前提條件之一。
樓宇對講系統采用直流電源供電，整體屬于弱電系統。目前的樓宇對講廠家一般采用12V-18V的直流電源供電。
|
